Контроллер ModBus

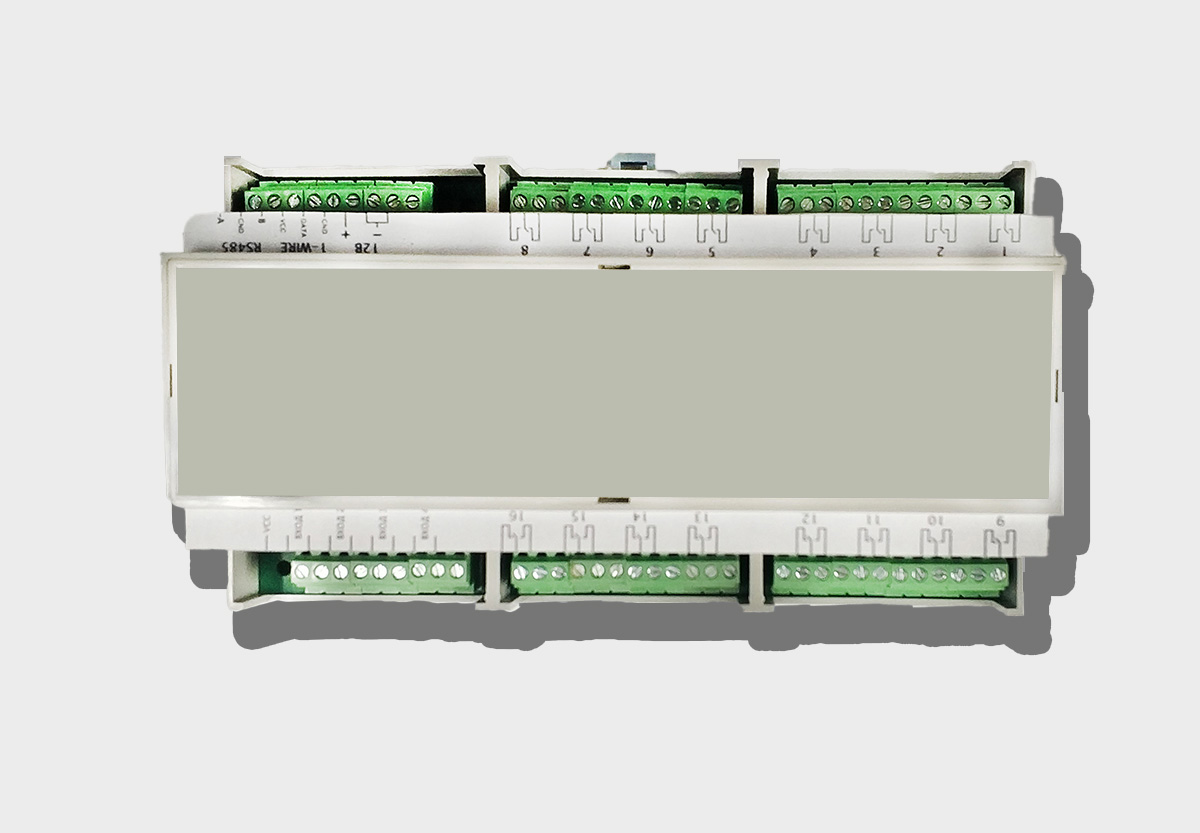

Контроллер «ModBus-TCP IO» — это программируемое устройство в DIN-корпусе или встраиваемом исполнении с поддержкой Ethernet, RS485, 1-Wire и промышленного протокола ModBus, предназначенное для автоматизации, управления доступом и работы с различными датчиками и исполнительными устройствами. В базовой комплектации он оснащён 16 релейными выходами (сухой контакт), 4 гальванически развязанными дискретными входами, встроенными часами реального времени и web-интерфейсом для настройки, а также поддерживает расширение через RS485 и работу с датчиками DS18B20, DHT11/22 и RFID-ключами Touch-Memory. Контроллер может функционировать как простой ПЛК с пользовательским алгоритмом управления по данным с датчиков и входов либо как modbus-tcp модуль ввода-вывода с управлением через Ethernet и взаимодействием с регистрами.
Особенности
- Поддержка интерфейсов: Ethernet, RS485, 1-Wire.
- Поддержка протокола: промышленный ModBus (ModBus-TCP).
- Два режима работы:
Режим простого программируемого логического контроллера (ПЛК).
Режим модуля дискретного ввода-вывода. - Возможность расширения: через RS485 дополнительными модулями.
- Поддержка датчиков:
Температуры DS18B20.
Температуры и влажности DHT11/22.
RFID-считыватели Touch-Memory. - Встроенные часы реального времени с батарейной поддержкой.
- Web-интерфейс для настройки параметров через любой браузер.
- Программирование алгоритмов управления в режиме ПЛК с возможностью удалённой настройки и мониторинга по Ethernet.
- Совместимость с промышленными системами управления благодаря открытому и широко распространённому протоколу ModBus.
Возможности
контроллера«ModBus»
Контроллер «ModBus-TCP IO» обладает широкими функциональными возможностями и высоким потенциалом применения в различных сферах автоматизации. Он может работать как простой программируемый логический контроллер (ПЛК), позволяя реализовать пользовательские алгоритмы управления на основе данных с датчиков и дискретных входов, а также как модуль ввода-вывода, взаимодействующий с управляющей системой по протоколу ModBus-TCP через Ethernet. Устройство поддерживает подключение температурных датчиков DS18B20, датчиков температуры и влажности DHT11/22, а также RFID-считывателей с интерфейсом Touch-Memory, что делает его универсальным решением для систем контроля доступа и мониторинга окружающей среды.
Наличие встроенного web-интерфейса обеспечивает удобную настройку и управление устройством через любой браузер, без необходимости установки дополнительного ПО. Возможность расширения функциональности через RS485 позволяет масштабировать систему и подключать дополнительные модули. Благодаря наличию гальванической развязки на входах, встроенным часам реального времени с батарейной поддержкой и совместимости с открытым протоколом ModBus, контроллер может легко интегрироваться в SCADA, BMS и другие промышленные или интеллектуальные системы управления.
Потенциал применения охватывает как промышленные задачи автоматизации технологических процессов, так и интеллектуальные системы зданий, проекты «умного дома», системы удалённого мониторинга и управления. Надёжность, универсальность и открытые протоколы делают «ModBus-TCP IO» гибким инструментом для построения современных автоматизированных решений.
Технические характеристики
- Интерфейсы связи
- Ethernet, RS485, 1-Wire.
- Протокол
- поддержка ModBus-TCP.
- Количество релейных выходов
- 16 шт
- Количество дискретных входов
- 4 шт
- Диапазон напряжений дискретных входов
- 5-36 В
- Максимальный ток
- не более 2А
- Диапазон рабочих температур
- от -20 … до +65 °С
Стандартная комплектация
- Контроллер «ModBus»
- Кабель-патчкорд Еthernet 1.8м
